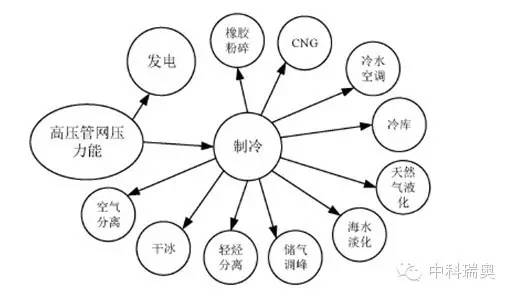

目前常用的天然氣管網壓力能回收利用方式包括發電和制冷兩個方面，主要應用在發電、儲氣調峰、液化、天然氣液化、海水淡化、冷水空調、冷庫、制冰、空氣分離、深冷粉碎、制備及輕烴分離等領域，如圖1所示。
圖1 高壓管網壓力能主要回收利用方式
1壓力能用于發電技術
天然氣管網壓力能用于發電技術的基本原理即利用高壓天然氣膨脹降壓時產生的機械能來驅動發電機發電。
日本東京電力公司利用天然氣壓差建設了一座發電站，這座發電站發電功率為7700 KW。天然氣壓差發電是一種氣體直接膨脹方式。東京電力公司也建設了“冷熱發電”發電站，即利用氣化時產生的膨脹能量來發電。D.M.Shen等設計了一 種管網壓力能直接膨脹發電的工藝，如圖2所示，管網中的高壓天然氣通過膨脹機體積膨脹對外做功將機械能轉化成電能。膨脹降壓后的低溫天然氣經輔熱器升溫至常溫后進入中壓管網。

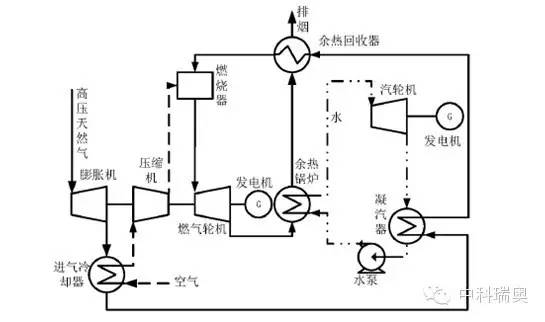

刁安娜等提出了利用螺桿膨脹機回收高壓調壓站的余壓用于發電的技術，同時描述了螺桿膨脹機關鍵技術的優勢所在。王松嶺等設計了一種燃?xì)庹魵饴?lián)合循環的工藝，如圖3所示。具體流程為：高壓天然氣經膨脹機膨脹驅動壓氣機，天然氣的溫度和壓力均降低，低溫的天然氣用來使壓氣機進氣和蒸汽輪機排氣降溫，回收排煙中的部分余熱。此工藝避免了天然氣高壓管網壓力能的浪費，提高了聯合循環的循環效率和能源的利用率。
2壓力能用于制冷
高壓天然氣經膨脹設備膨脹降壓后溫度降低，低溫的天然氣中蘊含著巨大的冷能，因此，可以將天然氣調壓過程中巨大的冷能加以利用在空氣分離、深冷粉碎、天然氣液化、冷庫等方面。

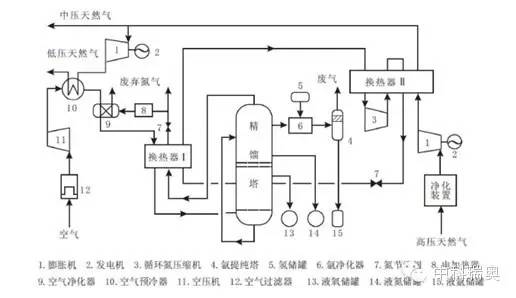

壓力能用于空氣分離傳統的空氣分離工藝中主要包括冷卻器、廢氮循環冷卻器、后冷卻器及空壓機中間冷卻器等設備，在此工藝中，設備能耗約占空分成本的。鄭志等人設計了一種天然氣調壓過程工藝?yán)淠苡糜诳諝夥蛛x的工藝流程，如圖4所示。在不增加額外制冷設備的前提下，將高壓天然氣調壓過程中的冷能引入該工藝，不僅可以降低空分的單位能耗，而且減少過程中的用水量， 同時提高產品的產量和質量。
圖4 基于天然氣壓力能回收的空氣分離流程圖
壓力能用于廢舊橡膠低溫粉碎熊水強等研制提出了一種壓力能用于廢舊橡膠低溫粉碎的工藝（如圖5所示）， 一方面有效地回收了天然氣調壓過程中的壓力能，另一方面降低了廢舊橡膠粉碎的生產成本。該工藝流程由高壓天然氣預冷、壓力能制冷和冷能利用三部分組成。此工藝僅需利用高壓天然氣的調壓冷能，不需要外加能量，且燃?xì)饩哂行枨罅看蟮奶攸c(diǎn)，可以確保冷能的供給，大大降低了工藝生產成本。
壓力能用于天然氣液化目前，高壓天然氣管網壓力能用于液化天然氣的研究主要有：俄羅斯LENGTRANSGAZ公司設計了天然氣液化工藝流程（NGGLU），此工藝采用渦流管節 流閥，天然氣液化比在2~4%之間，產率在100~500kg/h之間；Robert W開發了一種借助透平膨脹進行液化的工藝；為了提高液化天然氣的產率，美國Idaho國家實驗室提出天然氣經透平膨脹做功，驅動壓縮機液化天然氣。

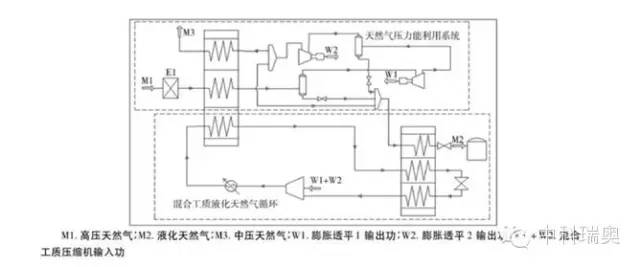

圖6是一種小型天然氣液化的工藝（如圖6所示），工藝流程：高壓天然氣通過渦輪膨脹機輸出功率，驅動壓縮機，制得℃高品位的液化天然氣。該工藝生產的一方面可用作燃?xì)庹{(diào)峰，另一方面可以二次銷售給燃?xì)庥脩?，具有良好的?shí)用性和經濟性。

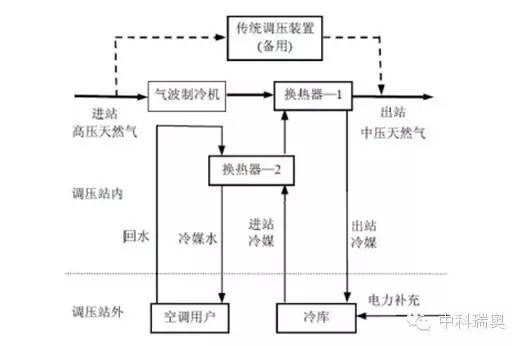

羅東曉等提出了一種回收高壓天然氣壓 力能用于冷庫的工藝流程（如圖7所示），在原有調壓工藝上駁接一套壓力能利用的工藝路線，壓力能及冷能轉換設備及工藝路線均在調壓站內，通過中間制冷劑將 冷能供應給冷庫和空調的用戶。此制冷工藝不僅節約能源，而且解決了傳統工藝調壓過程中產生的噪音和安全隱患等問題，具有良好經濟效益和社會效益。
圖7 氣波制冷機回收壓力能制冷的工藝流程
3壓力能用于儲氣調峰
由于受時段、季節和氣候的影響，城市燃?xì)庥脷庳?fù)荷波動性較大，為了給用戶持續供應燃?xì)猓刻於紝⒚媾R氣源調峰的巨大壓力。因此為了解決燃?xì)夤┬璨痪饷苄? 建設相應的配套的燃?xì)庹{(diào)峰設施。目前國內外主要使用壓縮天然氣（CNG）調峰方法，一般將CNG儲存在地下儲氣庫、儲氣罐、高壓管束、輸氣管道末端和城市 輸配管網中，同時吸附天然氣 ANG、液化天然氣LNG和天然氣水合物（NGH）和其他調峰技術也在積極的探索研究中。表為CNG、ANG、LNG、NGH調峰技術的比較，其中，調峰 技術具有儲氣量大和儲氣條件溫和的特點，已經引起了廣泛的關注。
